电液伺服系统综合实验台
产品描述PRODUCT DESCRIPTION
该实验台由液压台架和测试系统两个模块组成。液压台架由伺服变量泵、液压阀、液压马达等元件组成。测试系统可作为本实验台的测试仪，亦可作为便携式测试仪，用于其他实验台或行走机械液压参数测试。
实验台功能及配置
泵、阀、马达等主要液压元件采用力士乐系列元件。变量泵最大排量28ml/r，额定压力25MPa，电机功率：15KW。测试系统：用与传感器组集成一体的电子数据采集模块记录流量、压力及温度参数，并通过USB接口传输到用户的计算机上。提供实时的流量、压力及温度读数和趋势曲线，还可将保存的数据引出到电子表格来浏览。
独立的测试系统主要技术参数
流量：测试范围15~325L/min，精度＜±1%，重复性±0.2%。
压力：工作压力最高42MPa，脉冲压力可达69MPa，响应时间0.2μs。温度：油温0~85℃，重复性±0.1℃，绝对误差±1.5℃。数据采集：采样频率为10KHz。
实验台能实现以下功能
伺服控制液压泵的在线测试（空载测试、加压测试）；
液压控制液压马达的在线测试（空载测试、加压测试）；
液压泵壳体内泄漏在线测试；
液压系统的在线故障诊断；
液压试验台的校准试验液压阀（压力、流量阀）测试。

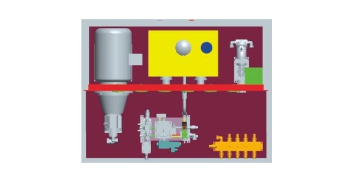

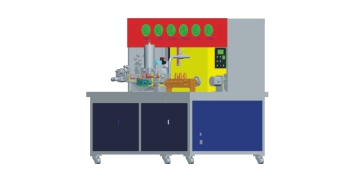

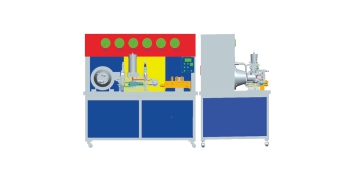

实验台外型图
外形尺寸：1660x1260x1700（mm）
