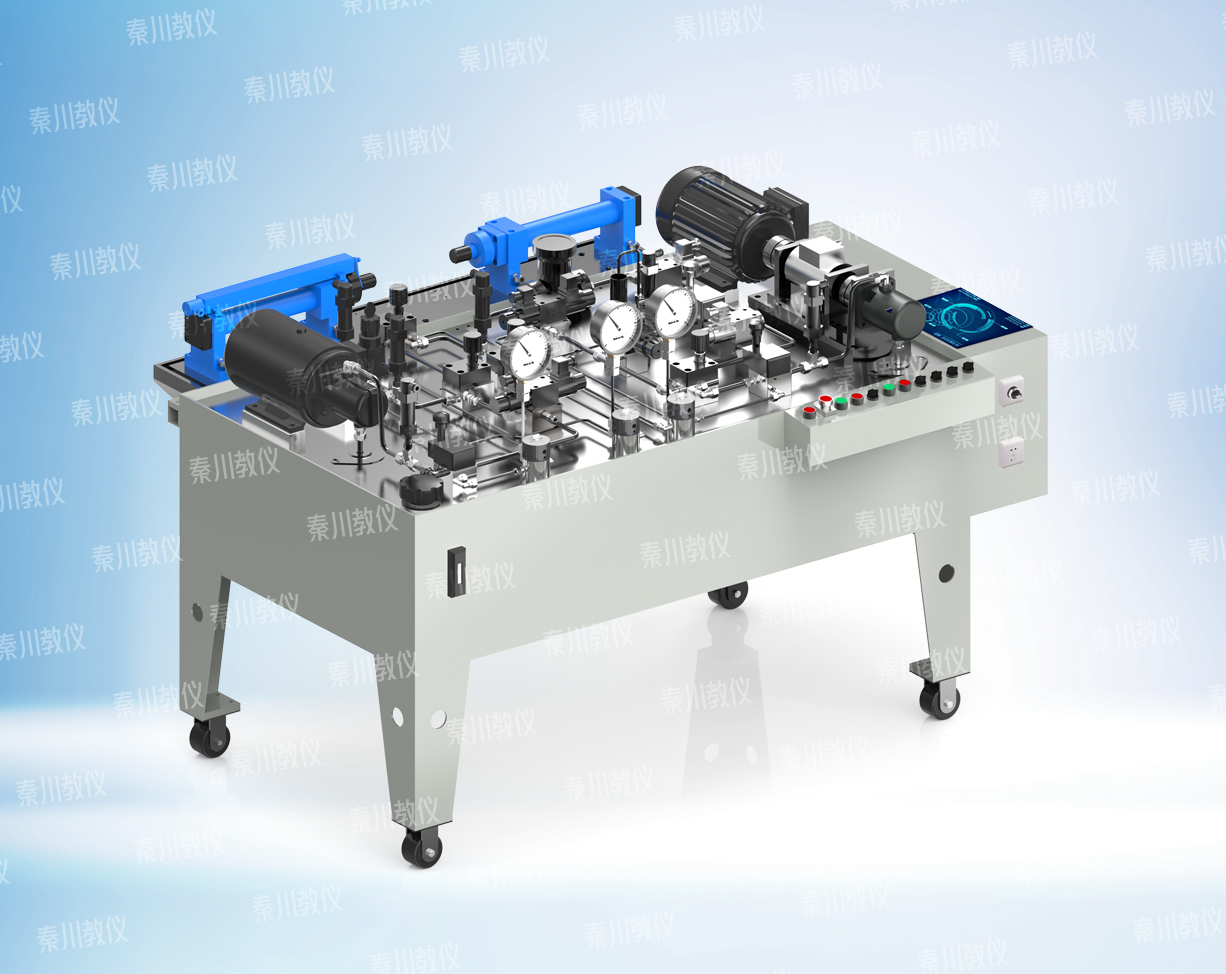

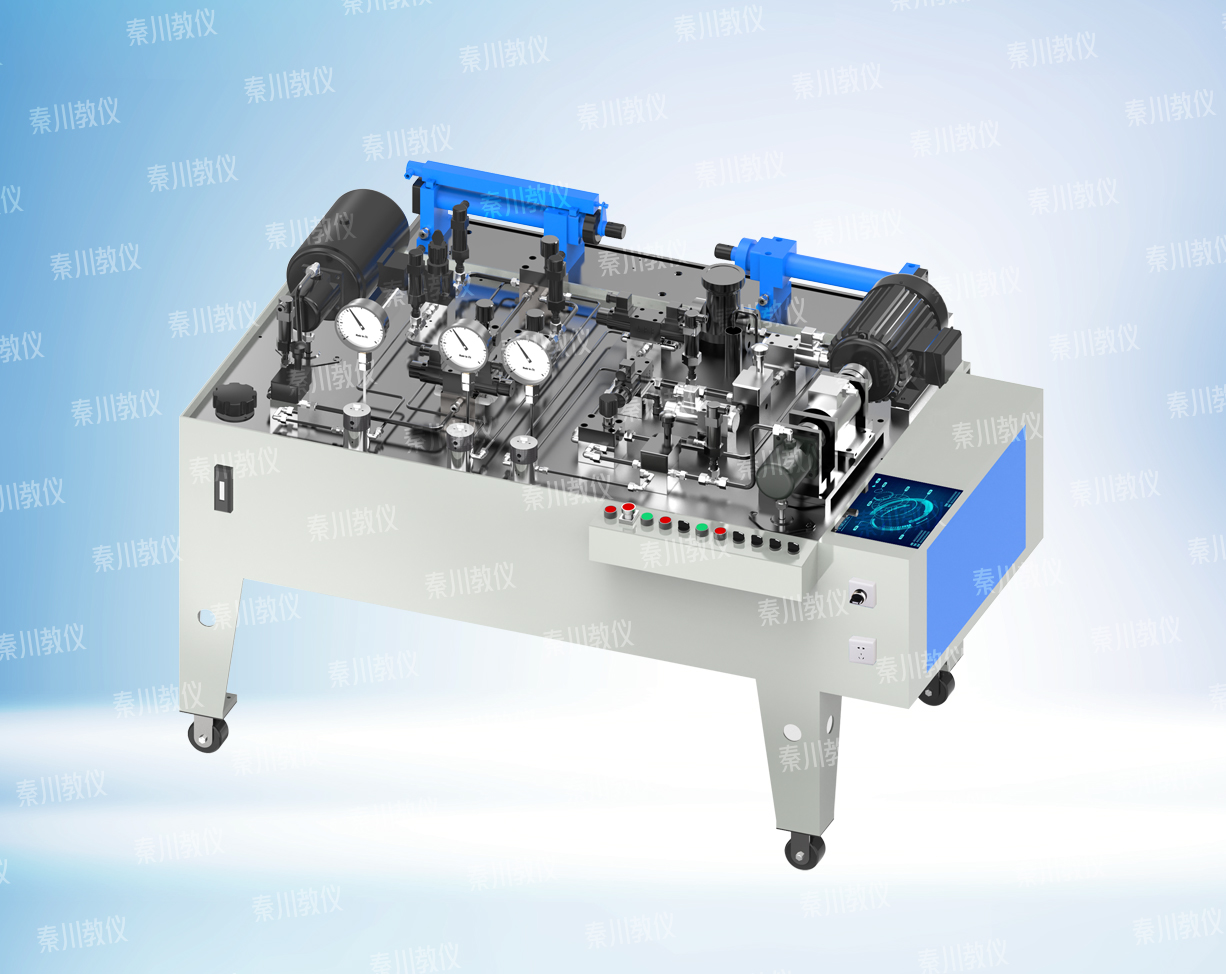

QCS003C型节流调速特性、油泵性能和溢流阀静、 动态性能液压教学实验台

该实验台可进行的实验及具备的特点

1、 实验台卧式布置，液压阀组件及其他元件安装放置在卧式油箱面板上，同时配以压力表、扭矩传感器及流量传感器，显示扭矩、转速、流量和压力；
2、 各单元之间以钢管连接，油路清晰，标识清楚、直观，便于现场教学；
3、设备以机床标准制造，贴近工业实际；
4、外置油缸台架：两只对顶加载油缸用螺丝钉固定于主油箱台面外的特制台面上，实现双油缸对顶加载，实验压力可到7Mpa；
5、液压站的泵源为两套定量泵组供油，置于实验台上，同时可进行定量泵的性能测试及可变负载的加载实验；
6、实验台配详细的实验操作说明书，贴近教学教材及实际；
7、可实现以下实验：
（1）节流调速及进油调速阀；
（2）油泵性能实验（油泵流量特性、容积效率及总效率）；
（3）溢流阀静动态实验（启闭特性、压力超调特性）；
（4）调速阀的节流阀调速性能实验（进油节流调速、回油节流调速、旁路系统中工作特性）；
（5）液压系统效率实验。
